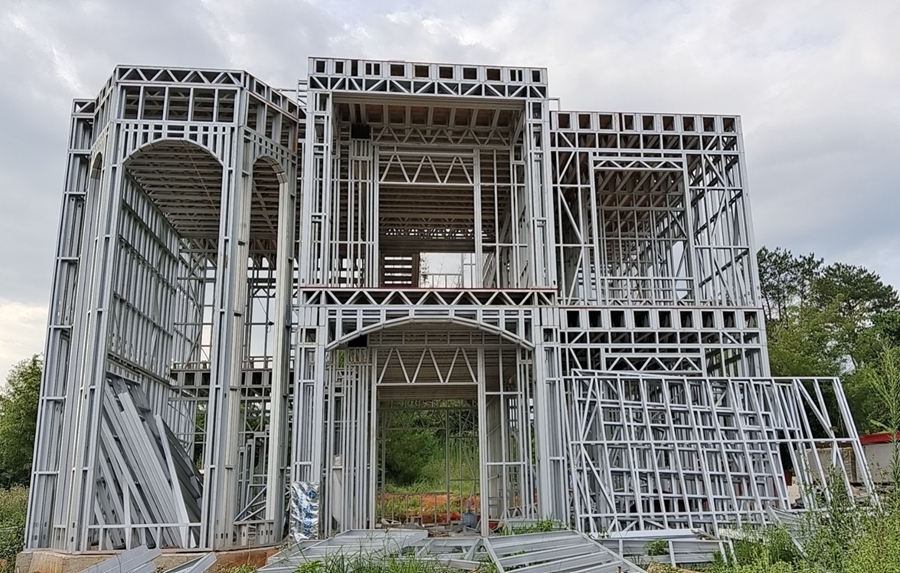

轻钢别墅以轻钢龙骨为骨架，墙体、楼盖、屋盖均为空腔结构，这为管线敷设提供了天然通道，但也带来了新的挑战。若管线布置不合理，不仅影响室内美观与使用功能，更可能破坏结构安全、降低保温性能。因此，管线综合布置是轻钢别墅设计中不可忽视的一环。
一、管线综合布置的基本原则
轻钢别墅内部管线主要包括给排水管、电气管线(强弱电)、通风管、燃气管道及智能家居线束等。布置时应遵循以下原则：
1. 结构优先：严禁在轻钢龙骨上随意开孔或切断，所有穿管必须在工厂预制阶段预留孔位。
2. 分离避让：强弱电管线间距不小于300mm，水管与电管分置不同空腔，避免交叉干扰。
3. 保温防结露：给水管及通风管穿过保温层时，需采取防结露措施。
4. 可维护性：关键节点预留检修口，便于后期维修换线。
二、墙体管线布置要求

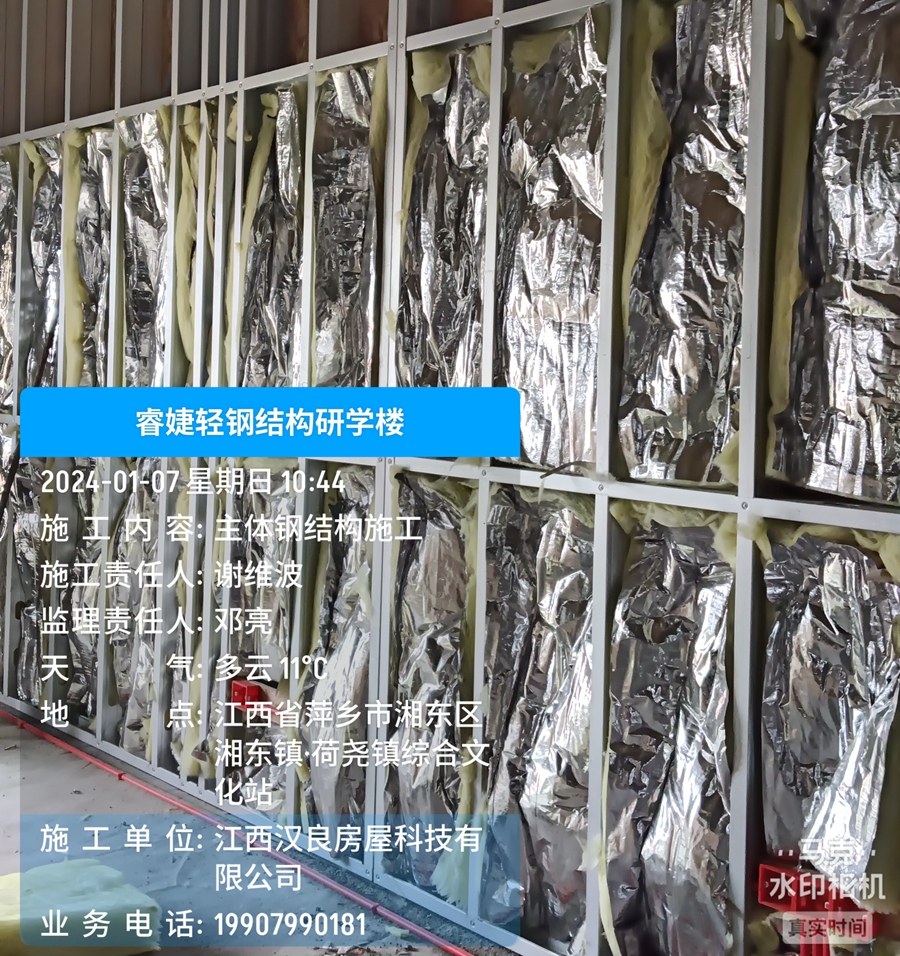

轻钢别墅的墙体由C型或U型龙骨、两侧结构板及中间保温层构成。管线主要敷设在龙骨之间的空腔内。
- 竖向敷设为主：所有电管、水管应沿龙骨竖向空腔走线，严禁横向开槽。横向绕行必须在龙骨腹面预留穿线孔(孔径≤龙骨高度的1/2)，且同一龙骨上孔间距不小于300mm。
- 水电分腔：强电、弱电、水管应分别走不同的龙骨空腔，避免同腔混装。若必须交叉，应使用金属套管屏蔽。
- 墙面开关插座：底盒需固定在龙骨或附加横撑上，不得悬空于墙板内。底盒与龙骨之间用防火密封胶填充。
- 穿越保温层：水管穿越外墙保温层时，须包裹防潮套管，防止保温层受潮失效。
三、楼盖与屋盖管线布置
轻钢别墅的楼盖由桁架或托梁组成，屋盖为桁架体系。管线可利用桁架腹杆之间的空隙布置。
- 楼盖内走线：电管可沿桁架上弦或下弦筋布置，用卡扣固定，避免悬垂。水管应敷设在楼盖保温层之上，并加设防结露保温套。
- 集中穿梁：多根管线需穿越楼盖主梁时，应在工厂预制阶段开设组合孔洞，现场严禁开孔。
- 屋盖通风：通风管道应布置在吊顶与屋盖之间，避免与结构构件干涉，出口处加防虫网。
四、厨卫等潮湿区域特殊要求
厨房、卫生间管线密集，且对防水要求极高。
- 管道井集中布置：将给排水、燃气、通风管集中设置于专用管道井内，管道井墙体采用防水石膏板或水泥纤维板，底部设止水坎。
- 电管上走：卫生间电管应沿墙顶或楼盖上弦敷设，避免地面走线，降低漏电风险。
- 等电位联结：所有金属管道、龙骨及插座接地线必须做局部等电位联结，防止触电。
五、强弱电分离与防干扰
轻钢别墅的钢龙骨可能对弱电信号产生屏蔽或干扰，需注意：
- 强弱电间距：电源线与网线、电视线间距≥300mm，无法满足时使用屏蔽双绞线或金属线槽分隔。
- 龙骨接地：整栋轻钢龙骨应通过接地端子排可靠接地，形成法拉第笼，既防雷又减少电磁干扰。
- 避免长距离平行：强电与弱电不得在相邻空腔内长距离平行敷设。
六、管线综合设计流程(BIM应用)
现代轻钢别墅通常采用BIM(建筑信息模型)进行管线综合。流程为：
1. 各专业(结构、给排水、电气、暖通)分别建模。
2. 在BIM软件中进行碰撞检查，调整管线冲突。
3. 生成管线综合图及龙骨开孔定位图，交付工厂预制。
4. 现场按图施工，施工完成后进行隐蔽工程验收并录制影像存档。
通过BIM技术，可以在工厂预制阶段将龙骨开孔、底盒预留、管线路径全部精准定位，避免现场开孔造成的结构损伤。
七、结语
轻钢别墅的管线综合布置，本质是对有限空腔资源的科学分配。坚持“竖向走线、水电分腔、避开龙骨、预留检修”的原则，并借助BIM技术实现精细化设计，就能让管线既“隐形”又“有序”，为居住者提供安全、舒适、易维护的使用体验。忽视管线综合，轻则影响美观，重则破坏结构安全——切莫因小失大。
